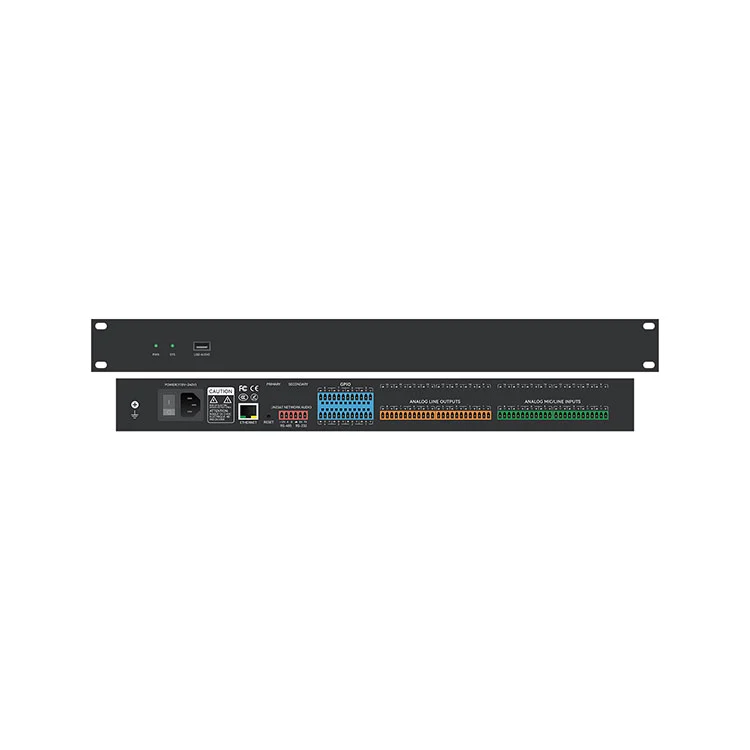

MU-0808 مصفوفة صوتية رقمية 8×8

إن FHBAVTEC MU-0808 8x8 Digital Audio Matrix عبارة عن معالج مصفوفة صوتية رقمية 8x8 على مستوى المؤسسات تم تصميمه لتوجيه الإشارات المعقدة والمزج الدقيق والمعالجة الديناميكية المتقدمة في بيئات AV الاحترافية. مدعومًا بمحرك ADI SHARC 21489 DSP المتوافق مع معايير الصناعة والذي يعمل بسرعة 450 ميجاهرتز SIMD، يوفر MU-0808 تنفيذًا صوتيًا بزمن وصول منخفض للغاية ودقة صوت نقية عبر مجالس إدارة الشركات، وقاعات التعليم العالي، والمرافق الحكومية، ومساحات الفعاليات متعددة الوظائف.

مُغطى بهيكل فولاذي مدمج مكون من وحدة واحدة، يعمل MU‑0808 على توحيد خوارزميات DSP الصوتية الأساسية - بما في ذلك إلغاء الصدى الصوتي (AEC)، وقمع ردود الفعل التكيفية (AFC)، والتحكم النشط في الضوضاء (ANC)، والخلط التلقائي لمشاركة الكسب، ومعادل الصوت البارامتري/الرسومي، والضغط الديناميكي، وتوجيه المصفوفة. مع واجهات التحكم متعددة البروتوكولات بما في ذلك Ethernet (TCP/IP)، وRS232، وRS485، ومنافذ منطق GPIO القابلة للتخصيص، يوفر MU‑0808 قدرة تكامل سلسة لأنظمة AV الحديثة.

الميزات الرئيسية

• 8 مدخلات تناظرية و8 مخرجات تناظرية:موصلات طرفية متوازنة من نوع Phoenix تدعم إشارات الخط/الميكروفون مع التحكم الفردي في الكسب.

•أدي شارك 21489 DSP البنية:معالج SIMD العائم عالي الأداء بتردد 450 ميجاهرتز يتعامل مع خوارزميات صوتية مكثفة في الوقت الفعلي.

•دقة الصوت الاحترافية:يوفر معدل أخذ العينات الرقمي 24 بت / 48 كيلو هرتز تحويلًا صوتيًا شفافًا ونطاقًا ديناميكيًا.

• إلغاء الصدى الصوتي (AEC):تعمل خوارزمية إلغاء الصدى الصوتي (AEC) المسرّعة بالأجهزة على التخلص من ردود الفعل الصوتية وأصداء الصوت البعيدة أثناء مؤتمرات الفيديو عن بعد.

• التحكم التلقائي في ردود الفعل (AFC):تحدد خوارزمية التصفية الديناميكية وتمنع ردود الفعل الصوتية (العواء) في الوقت الفعلي.

• التحكم النشط في الضوضاء (ANC) والمزج التلقائي:تقليل ضوضاء الخلفية مقترنًا بالخلط التلقائي لمشاركة المكاسب لإدارة الميكروفونات المتعددة.

• معادل الصوت والديناميكيات الشاملة:معادل بارامتري متعدد النطاقات (PEQ)، ومعادل رسومي، ومرشحات تمرير عالي/منخفض، وموسع، وضاغط، ومحدد، وبوابة الضوضاء الديناميكية.

• توجيه المصفوفة وتأخير القناة:تعيين عشوائي للإشارة وخلطها عبر 8 × 8 نقاط متقاطعة مع تأخير قابل للتعديل يصل إلى 1200 مللي ثانية لكل قناة.

• واجهة فئة الصوت USB:واجهة صوت USB 1-in/1-out بدون سائق للتكامل السلس مع منصات الترميز الناعمة (Zoom وMicrosoft Teams وWebex).

• تكامل GPIO القابل للتكوين:8 منافذ إدخال/إخراج للأغراض العامة قابلة للبرمجة لمنطق التبديل واستدعاءات المشهد وكتم الصوت في حالات الطوارئ.

• التحكم المرن في النظام:دعم الأوامر ثنائي الاتجاه عبر Ethernet وRS232 وRS485 لأنظمة التحكم التابعة لجهات خارجية وأتمتة تتبع الكاميرا.

• الضميمة رف 1U:تصميم قياسي قابل للتركيب على حامل مكون من وحدة واحدة مقاس 19 بوصة لنشر الحامل بسلاسة.

معالجة DSP الأساسية

توفر مصفوفة الصوت الرقمية MU-0808 8×8 بنية مصفوفة DSP بديهية ومرنة تسمح لمتكاملي الأنظمة بتخصيص سلاسل معالجة الإشارات وفقًا للمتطلبات الصوتية المحددة للمكان:

• AEC (إلغاء الصدى الصوتي): إلغاء الصدى عالي الكفاءة مُحسّن لعقد مؤتمرات تفاعلية مزدوجة الاتجاه، مما يمنع ردود فعل المتحدث البعيدة.

• AFC (قمع ردود الفعل التكيفية): اكتشاف ردود الفعل في الوقت الحقيقي وتصفية التردد التكيفي للحفاظ على أقصى قدر من كسب النظام قبل ردود الفعل.

• جهاز مزج تلقائي (خوارزمية مشاركة الكسب): يقوم تلقائيًا بموازنة الكسب عبر قنوات الميكروفون النشطة المتعددة للحفاظ على ثبات مكاسب النظام ووضوح الكلام.

• مجموعة المعادلة: مرشحات PEQ متعددة النطاقات المستقلة، وGraphic EQ، وHigh‑Pass، وLow‑Pass، وAll‑Pass لضبط مكبر الصوت بدقة وتصحيح الغرفة.

• مجموعة الديناميكيات: موسعات الإدخال/الإخراج، والضواغط، والمحددات، وأجهزة التحكم في النطاق الديناميكي، وبوابات الضوضاء لإدارة الإرتفاع.

• توجيه المصفوفة ومحاذاةها: تخصيص النقاط المتقاطعة مع التحكم في الطور، وضبط الكسب، ومحاذاة التأخير الرقمي بما يصل إلى 1200 مللي ثانية لكل خط إخراج.

التحكم وتكامل النظام

تم تصميم مصفوفة الصوت الرقمية MU-0808 8×8 لتصميمات نظام AV الاحترافية، وتوفر خيارات اتصال وإدارة قوية:

• برنامج التحكم في الكمبيوتر: يتيح برنامج Windows GUI المخصص تكوينًا مرئيًا في الوقت الفعلي لسلاسل DSP، ومصفوفات التوجيه، ومنحنيات استجابة EQ، وتعيينات GPIO عبر TCP/IP.

• التشغيل الآلي المركزي: بروتوكول تسلسلي مفتوح عبر RS232/RS485 للتكامل مع Crestron، وAMX، وExtron، ومعالجات التحكم الأخرى.

• تكامل تتبع الكاميرا: إخراج الأمر التسلسلي المباشر لتشغيل الإعدادات المسبقة لكاميرا PTZ استنادًا إلى نشاط بوابة الميكروفون النشط.

• التحكم المنطقي في GPIO: 8 منافذ منطقية متعددة الوظائف قابلة للتكوين لإغلاق جهات الاتصال الخارجية، أو مقاييس الجهد الفيزيائي للحجم، أو مؤشرات LED، أو تجاوزات إنذار الحريق في حالات الطوارئ.

التطبيقات المستهدفة

• قاعات اجتماعات الشركات ومراكز المؤتمرات: تعزيز الكلام عالي الوضوح ومؤتمرات الفيديو بدون صدى.

• قاعات التعليم العالي والمحاضرات: المزج التلقائي للميكروفونات المتعددة، وتتبع الكاميرا، وتوزيع مصفوفة الغرفة.

• المراكز الحكومية ومراكز القيادة: معالجة صوتية عالية الموثوقية مع تجاوزات GPIO الفعلية للطوارئ.

• قاعات متعددة الوظائف ومساحات للفعاليات: توزيع ديناميكي للصوت ومحاذاة تأخير المنطقة.

• أنظمة الصوت والفيديو التجارية: أنظمة توزيع الموسيقى الخلفية وأنظمة مصفوفة الترحيل متعددة المناطق.

المواصفات الفنية

الأسئلة المتداولة

س1: هل يدعم FHBAVTEC MU‑0808 ميزة إلغاء الصدى لمنصات مؤتمرات الفيديو ذات الترميز الناعم مثل Zoom أو Microsoft Teams؟

الجواب: نعم. تتميز مصفوفة الصوت الرقمية MU-0808 8×8 بإلغاء الصدى الصوتي (AEC) المعتمد على الأجهزة وواجهة صوت USB مدمجة 1 مدخل/1 مخرج. من خلال توصيل MU‑0808 بجهاز كمبيوتر في غرفة الاجتماعات عبر USB، يوفر المعالج إشارات ميكروفون معالجة خالية من الصدى مباشرة إلى Zoom أو Microsoft Teams أو Webex مع التخلص من أصداء الكلام البعيدة والعواء الصوتي المحلي.

س2: كيف يتم تكوين MU‑0808، وهل يمكن دمجه مع أنظمة التحكم في الصوت والصورة التابعة لجهة خارجية؟

الإجابة: تم تكوين MU‑0808 باستخدام برنامج التحكم في كمبيوتر يعمل بنظام Windows عبر Ethernet (TCP/IP)، مما يوفر واجهة مرئية لتوجيه الإشارة وضبط EQ والمعالجة الديناميكية وإدارة المشهد مسبقًا. من أجل التكامل مع الطرف الثالث، تتميز الوحدة ببروتوكولات التحكم RS232 وRS485 المفتوحة، مما يسمح بالتحكم الكامل عبر وحدات التحكم في تتبع الكاميرا Crestron أو Extron أو AMX أو PTZ.

س3: ما هي الوظائف التي يمكن تخصيصها لمنافذ GPIO الثمانية القابلة للتكوين؟

الإجابة: يمكن برمجة منافذ GPIO المنطقية الثمانية بشكل مستقل كمدخلات أو مخرجات رقمية. تتضمن حالات استخدام التكامل الشائعة توصيل أزرار الضغط المادية لاستدعاءات المشهد مسبقًا، أو التفاعل مع مؤشرات حالة LED، أو تشغيل كتم صوت نظام الطوارئ عبر إغلاق جهات الاتصال الخاصة بإنذار الحريق، أو توصيل مقاييس فرق الجهد التناظرية للتحكم في مستوى صوت المنطقة المثبتة على الحائط.

س4: هل يوفر MU‑0808 الطاقة الوهمية للميكروفونات المكثفة، وكيف يتم ضبط الكسب؟

الجواب: نعم. تتميز جميع المدخلات التناظرية الثمانية بأنها قابلة للتبديل بشكل فردي + طاقة فانتوم 48 فولت قابلة للتكوين من خلال برنامج التحكم، مما يجعلها متوافقة تمامًا مع المكثف الاحترافي والميكروفونات الحدودية. يمكن ضبط كسب مضخم الإدخال من 0 إلى +48 ديسيبل في البرنامج لاستيعاب مصادر الميكروفون والخط المختلفة.
