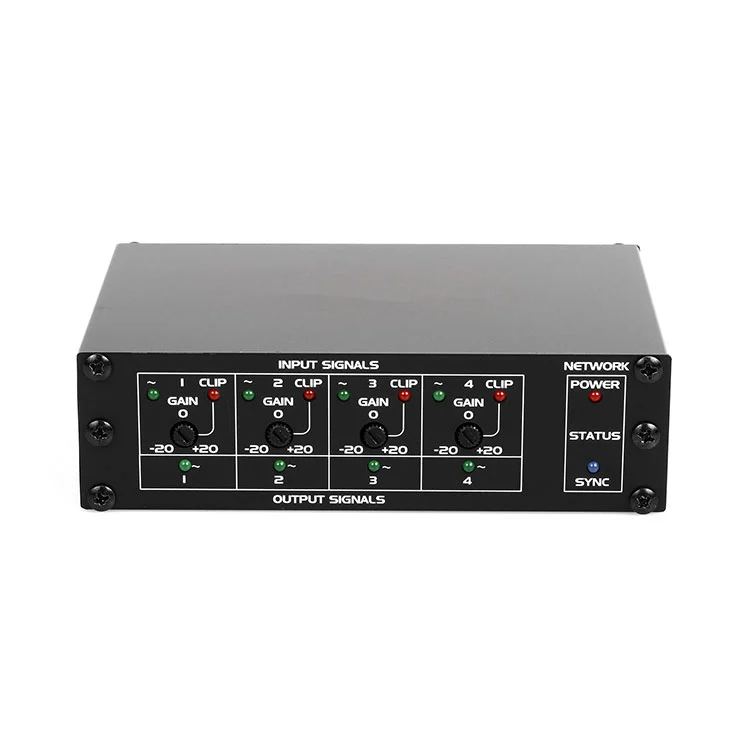

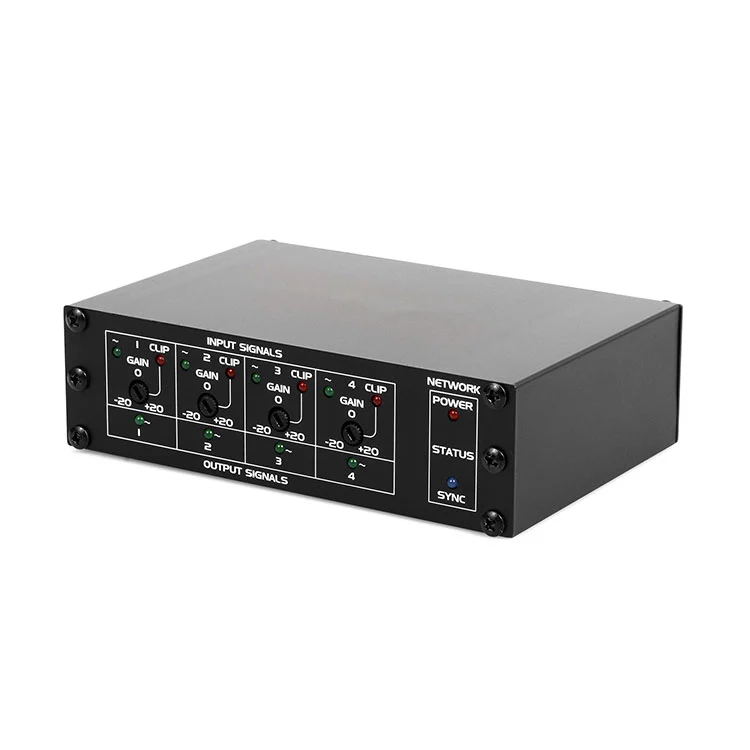

4 ميكروفون ومدخلات دانتي واجهة دانتي

Shenzhen FHB Audio Technology Co. ، Ltd هي الشركة المصنعة والمورد الصيني الذي ينتج بشكل رئيسي Dante DSP ، وواجهة Dante ، ونظام الصوت مع سنوات عديدة من الخبرة. آمل أن تبني علاقة عمل معك.

نموذج:DB0404

إرسال استفسار

وصف المنتج

إن DB0404 عبارة عن واجهة صوتية عالية الأداء من Dante-to-Aanalog ، وتوفر تحويلًا من أربع قنوات في كلا الاتجاهين-Dante إلى المخرجات التناظرية والمدخلات التناظرية إلى Dante.

قم بتوصيل منفذ RJ45 بمفتاح Ethernet باستخدام كبل CAT5 قياسي ، ثم استخدم وحدة التحكم Dante لتوجيه الإشارات بأقل قدر من التأخير عبر شبكة Dante الخاصة بك. هذا يضمن تكاملًا سلسًا مع الأجهزة الأخرى المتوافقة مع Dante.

الميزات الرئيسية:

إن DB0404 عبارة عن واجهة Dante مضغوطة وعالية الجودة تقدم أربعة مدخلات تمثيلية (قابلة للتبديل بين MIC/خط مع التحكم في الكسب وقوة فانتوم) وأربعة مخرجات تمثيلية متوازنة-كلها قابلة للتوجيه بالكامل عبر Dante.

✔ 24 بت/D&D/A تحويل الصوت البكر

✔ مقطع/إشارة LED لكل قناة للمراقبة في الوقت الفعلي

✔ 48 فولت قوة فانتوم على جميع مدخلات الميكروفون

✔ خيارات الطاقة أو 24VDC

✔ مؤشرات Sync & Power Network Dante

إنه مثالي للاستوديوهات والصوت المباشر والبث ، ويضمن تكاملًا سلسًا في أي نظام بيئي Dante.

مواصفات المنتج

شبكة دانتي إلى مخرجات مستوى الخط
المخرجات	كتلة طرفية قابلة للفصل 5p ، متوازنة/غير متوازنة
مستوى الإخراج	-10 DBU الاسمية
مستوى الإخراج	+10 DBU الحد الأقصى
جهد الإخراج:	+20DBU (@ 0DB كسب الإخراج)
مقاومة الإخراج	150 _ متوازنة ؛ 75 _ غير متوازن
استجابة التردد	20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل)
thd+n	<0.1 ٪
ضوضاء	<-75dB
كروسستال	<85 ديسيبل (20 هرتز إلى 20 كيلو هرتز)
مدخلات الميكروفون/الخط إلى شبكة دانتي
مدخلات الميكروفون
المدخلات	7 دبوس يورو محطة ، متوازنة
يكسب	ميكروفون المكثف: 40 ديسيبل
الميكروفون الديناميكي	60 ديسيبل
مستوى الإدخال لـ +4 DBU	-36 DBU (المكثف)
	-56 DBU (ديناميكي)
	-36 DBU (الحد الأقصى)
مقاومة المدخلات	40 __
قوة الوهمية	48 v
استجابة التردد	20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل)
thd+n	<0.1 ٪
الضوضاء أدناه +4 DBU	<-70 ديسيبل
CMRR	> 70 ديسيبل (50 هرتز إلى 120 هرتز)
الحديث المتحدث	<70 ديسيبل (20 هرتز إلى 20 كيلو هرتز)
مدخلات الخط
المدخلات	7 دبوس يورو محطة ، متوازنة
مستوى الإدخال لـ +4 DBU	+4 DBU (متوازن) ؛ -10 DBV (غير متوازن)
مقاومة المدخلات	> 40 _
استجابة التردد	20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل)
thd+n	<0.1 ٪
الضوضاء أدناه +4 DBU	<-75 ديسيبل
CMRR	> 60 ديسيبل (50 هرتز إلى 120 هرتز)
الحديث المتحدث	<75 ديسيبل (1 كيلو هرتز ، أي خط لأي قناة ميكروفون) ،
الحديث المتحدث	<70 ديسيبل (20 هرتز إلى 20 كيلو هرتز)
غرفة أعلى +4 DBU	> 18 ديسيبل
قناة دانتي
أجهزة الإرسال/أجهزة الاستقبال	2/2
معدل النقل	100 ميغابت في الثانية
دقة	16/24/32 بت
معدل أخذ العينات	44.1 كيلو هرتز ، 48 كيلو هرتز.
واجهة دانتي	RJ45 جاك
اتصالات الطاقة	2 PIN Euro Terminal ، Power Jack
متطلبات الطاقة	24 VDC @ 180 Ma بالإضافة إلى أحمال فانتوم متصلة ، أو Poe
أبعاد	143 مم (W) × 45 مم (H) × 93 مم (د)
وزن	0.7 كجم

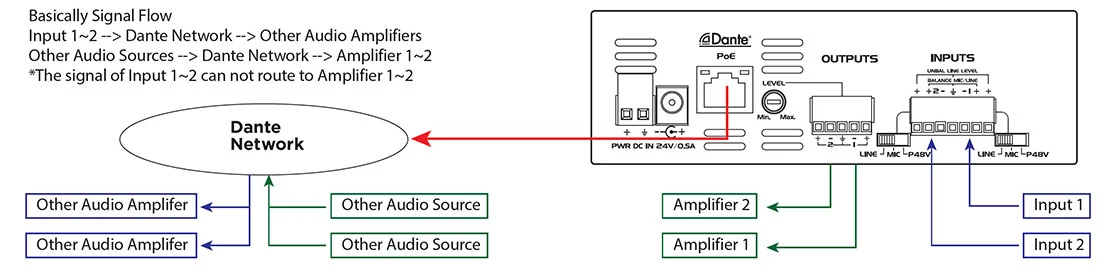

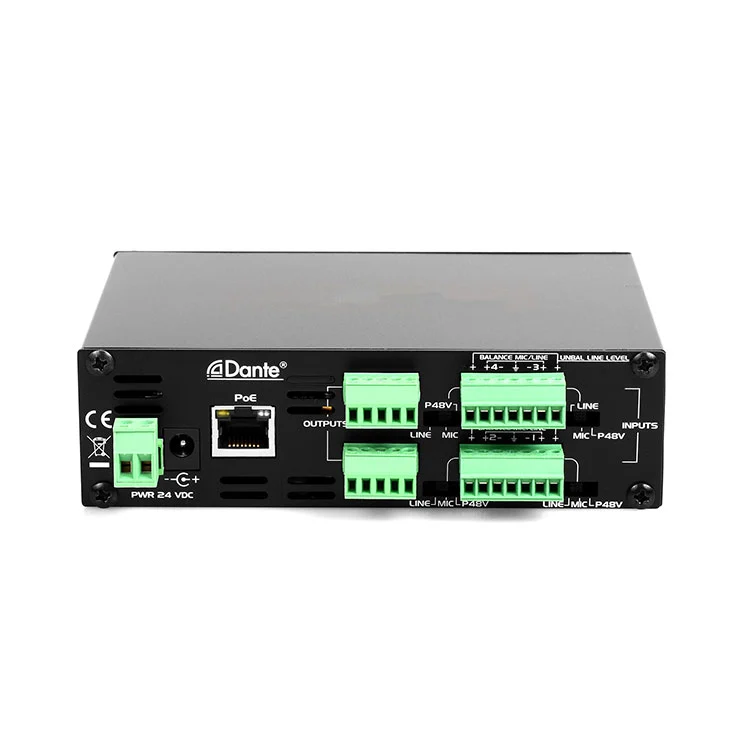

اتصال المنتج

4 Mic And Line Inputs Dante Interface

1. حجم الخط:كسب التحكم لمستوى الإخراج.

2. المدخلات الطرفية اليورو:تلقي إشارة الصوت إلى شبكة دانتي.

3. منفذ RJ-45:باستخدام كابل CAT5 للاتصال بشبكة Dante.

ملحوظة:يحتاج مفتاح Ethernet إلى امدادات الطاقة POE.

4. مزامنة LED:يشير إلى حالة شبكة دانتي.

تطبيق المنتج

مدخلات MIC والخط 4 خطوط Dante هي واجهة صوتية احترافية تعتمد على بروتوكول شبكة Dante ، ودعم 4 مدخلات ميكروفون/خط و 4 مخرجات. تتمثل ميزةها الأساسية في نقل الإشارات الصوتية عالية الجودة ذات الجودة المنخفضة من خلال شبكات IP ، وهي مناسبة للسيناريوهات التي تتطلب الأسلاك المرنة أو الإرسال عن بُعد أو تكامل الصوت متعدد القنوات. إنه مناسب لإنتاج الصوت المباشر ، وإنتاج البث/البث ، أو نظام المؤتمرات ، ومؤتمرات تعليمية ومناسبة.
