واجهة Dante مع إدخال سطر الميكروفون 2 × 2 مخرجات

أنت موضع ترحيب للحضور إلى مصنعنا لشراء أحدث البيع والسعر المنخفض وجودة عالية. نتطلع إلى التعاون معك.

نموذج:DWP22X

إرسال استفسار

وصف المنتج

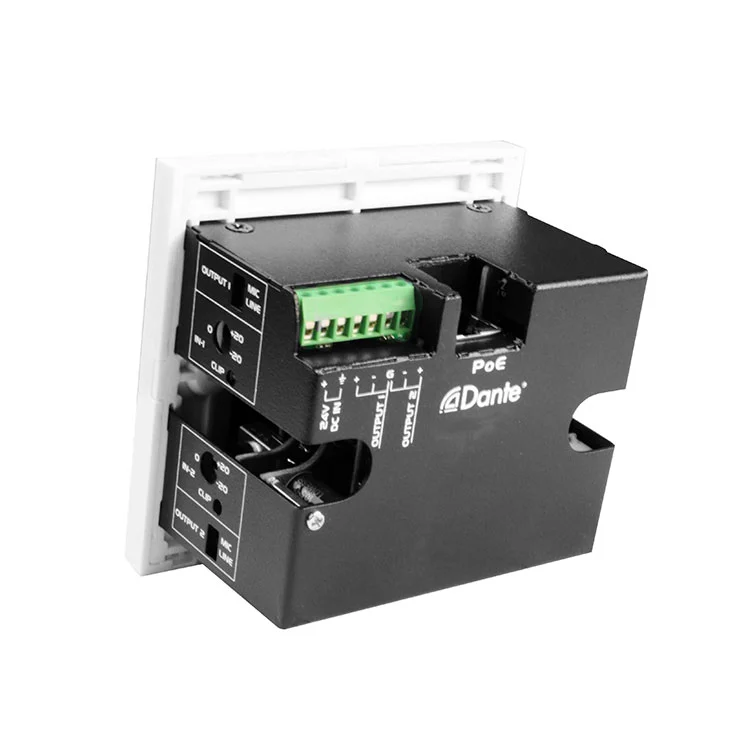

DWP22X هي واجهة Dante مدمجة تقوم بتحويل مدخلتين تمثيليين (MIC/خط) إلى Dante وقنتين Dante إلى مخرجات XLR متوازنة. يتميز كل إدخال باكتساب قابل للتعديل (-20dB إلى +20dB) ، وطاقة فانتوم 48 فولت القابلة للتبديل ، ومصابيح الإشارة/المقطع. مع تحويل 24 بت عالي الدقة ، فإنه يضمن جودة الصوت البكر. تدعم الوحدة كل من POE و 24V DC Power ، مع مصابيح LED من اللوحة الأمامية لحالة مزامنة الطاقة والشبكة.

لماذا تختار منتجاتنا؟

1. الشركة المبتكرة

الصوت FHB مدفوع بالابتكار. نقوم باستمرار بتطوير تقنيات جديدة توفر أساليب توفير الوقت التي تفيدك أنت وشبكة الوكلاء لدينا. تركز حلولنا المبتكرة على حالات الاستخدام اليومية وكيف يمكن أن تقلل منتجاتنا من أوقات التثبيت ، وتقليل متطلبات الصيانة ، وزيادة الإنتاجية ، وتوفر لك موثوقية طويلة الأمد.

2. خط المنتجات الواسعة والعميقة

نحن نقدم أكثر من 200 منتجات صوتية ومقاطع فيديو ، بالإضافة إلى سلسلة من منتجات Dante ، مثل معالج إشارة Dante ، وآلة واجهة Dante ، ولوحة Dante Bluetooth ، وميكروفون Dante ، و Dante Speaker وما إلى ذلك ...

يسهل عليك فريق الدعم الرائد في هذا المجال اختيار المنتج المناسب وتوفير حلول النظام المناسبة.

3. الخدمة المهنية والسريعة

24 ساعة الخدمات عبر الإنترنت لتقديم الاقتراحات والحلول للعميل.

الدعم الفني بعد البيع /صيانة المنتج

تعليمات الأسلاك/التثبيت/تصحيح الأخطاء

4. حلول OEM/ODM

مصممي النظام المهني للمساعدة في اختيار المنتج وتصميم النظام لتلبية احتياجاتك المحددة.

الميزات الرئيسية:

يوفر DWP22X واجهة Dante لمدخلتين / مخرجات

• مع اثنين من قنوات Mic XLR القياسية أو القنوات الصوتية الخطية تتحول إلى شبكة دانتي

• الميكروفون/الخط القابل للاختيار في كل إدخال

• كسب ميكروفون/خط قابلة للتعديل من -20 ديسيبل إلى +20 ديسيبل لكل قناة إدخال

• طاقة فانتوم 48 فولت القابلة للتبديل على كل مدخل لميكروفون المكثف

• كل إشارة إدخال الصوت/مؤشر LED على اللوحة الأمامية

• اثنان من خط إخراج الصوت المتوازن XLR من شبكة دانتي

• قناتان إخراج على اللوحة الخلفية (المقابلة لمخرجين XLR)

• دقة عالية 24 بت تحول التناظرية إلى الرقمية والرقمية إلى التناظرية

• تشير المصابيح إلى حالة التزامن الطاقة والشبكة على اللوحة الأمامية

• مدعوم من إمدادات طاقة 24VDC الخارجية أو POE

• التشغيل العادي مع تبديل الشبكة تمكين POE

مواصفات المنتج

شبكة دانتي لخط /مخرجات الميكروفون
المخرجات	XLRX2 ، 5p كتلة طرفية قابلة للفصل
مستوى الإخراج	-10 DBU الاسمية (الخط) -10 DBU الاسمية (MIC)
مستوى الإخراج	+10 DBU الحد الأقصى
جهد الخرج	+20DBU (@ 0DB كسب الإخراج)
مقاومة الإخراج	150 Ω متوازن ؛ 75 Ω غير متوازن
استجابة التردد	20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل)
thd+n	<0.1 ٪
ضوضاء	<-75 ديسيبل
CMRR	> 65 ديسيبل (50 هرتز إلى 120 هرتز)
مدخلات الميكروفون/الخط إلى شبكة دانتي
مدخلات الميكروفون
المدخلات	XLR x 2
يكسب	ميكروفون المكثف: 40 ديسيبل
الميكروفون الديناميكي:	60 ديسيبل
مستوى الإدخال لـ +4 DBU	-36 DBU (المكثف) -56 DBU (ديناميكي) -36 DBU (الحد الأقصى)
مقاومة المدخلات	40 أوه
قوة الوهمية	48 v
استجابة التردد	20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل)
thd+n	<0.1 ٪
الضوضاء أدناه +4 DBU:	<-70 ديسيبل
CMRR	> 70 ديسيبل (50 هرتز إلى 120 هرتز)
الحديث المتحدث	<85 ديسيبل (20 هرتز إلى 20 كيلو هرتز
مدخلات الخط
المدخلات	XLR x 2
مستوى الإدخال لـ +4 DBU	+4 DBU (متوازن) ؛ -10 DBV (غير متوازن)
مقاومة المدخلات	> 40 أوه
استجابة التردد	20 هرتز إلى 20 كيلو هرتز (± 0.5 ديسيبل)
thd+n	<0.1 ٪
الضوضاء أدناه +4 DBU	<-75 ديسيبل
CMRR	> 60 ديسيبل (50 هرتز إلى 120 هرتز)
الحديث المتحدث	<75 ديسيبل (1 كيلو هرتز ، أي خط لأي قناة ميكروفون) ، <70 ديسيبل (20 هرتز إلى 20 كيلو هرتز)
قناة دانتي
أجهزة الإرسال/أجهزة الاستقبال	2/2
معدل النقل	100 ميغابت في الثانية
دقة	16/24/32 بت
معدل أخذ العينات	44.1 كيلو هرتز ، 48 كيلو هرتز.
واجهة دانتي	RJ45 جاك
اتصالات الطاقة	2 PIN Euro Terminal ، Power Jack
متطلبات السلطة	24 VDC @ 180 Ma بالإضافة إلى أحمال فانتوم متصلة ، أو Poe
أبعاد	116 مم (W) × 114.5 مم (H) × 53.1 مم (D) - DWP22x -US
أبعاد	87mm (W) × 87.5mm (H) × 53.1mm (D) - DWP22X -OU
الوزن: 0.29 كجم-DWP22X-US	0.29 كجم-DWP22X-US 0.28 كجم-DWP22X-OU

تطبيق المنتج

تعد لوحة واجهة 2Ch Dante Interface 2 MIC/LINE INTRAFES مثالية لتطبيقات الصوت الاحترافية ، مثل غرف المؤتمرات ، وإعدادات الصوت الحية ، واستوديوهات البث ، وأنظمة AV المثبتة ، حيث يلزم موثوقة من Dante-to-Analog والتحول التناظري إلى الدانتي في عامل شكل مضغوط وخالي من الرف. يسمح تصميمه المثبت على الحائط بتكامل نظيف وفعال في بيئات مختلفة مع الحفاظ على أداء صوتي عالي الجودة.

تشغيل المنتج

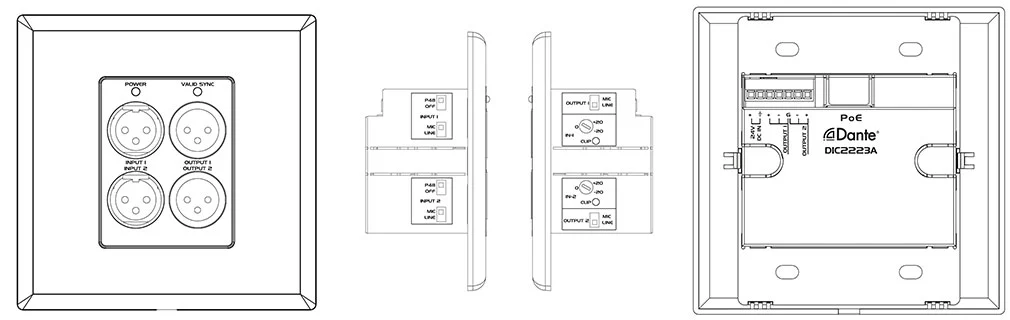

Dante Interface With Mic Line 2 Inputs X 2 Outputs

1. اثنين من مدخلات XLR ، قبول MIC أو إشارة الصوت الخط.

2. مخرجتان XLR ، يمكن اختيارهم لإشارة الصوت MIC أو خط الخط.

3. مؤشر LED الكهربائي.

4. يشير المزامنة LED إلى حالة شبكة Dante.

5. محدد المدخلات

خط:يقبل مصدر خط متوازن أو غير متوازن.

الميكروفون:يقبل إشارة الميكروفون الديناميكي أو المكثف.

48 فولت:يوفر طاقة فانتوم 48 فولت عند توصيل الميكروفون OnDenser.

6. محدد الإخراج:T المخرجات إلى خط أو ميكروفون مع نطاق كسب مختلف.

7. ضوابط كسب المدخلات:اضبط مستوى ربح إشارة الإدخال على قناة إدخال ACH.

8. مؤشر مقطع إشارة على كل قناة إدخال

9. مخرجات طرفية اليورو:

يحول قناتين دانتي إلى مخرجات الخط التماثلي. هذان المخرجان إعادة موازية للمخرجات N اللوحة الأمامية.

10.RJ45 منفذ:باستخدام CAT5 قادر على الاتصال بشبكة Dante.

ملحوظة:عند استخدام مفتاح شبكة POE الممكّن ، يمكن تشغيل DWP22X وتشغيله من POE.

11. السلطة:قم بتوصيل DC 24V إلى 2P كتلة طرفية أو مقبس إدخال DC. ملاحظة: إذا كان كل من DC 24V و POE حاضرين لـ DWP22x ، فستعمل الوحدة من DC 24V. وعند إزالة DC 24V ، ستتحول الطاقة إلى POE Power تلقائيًا.
